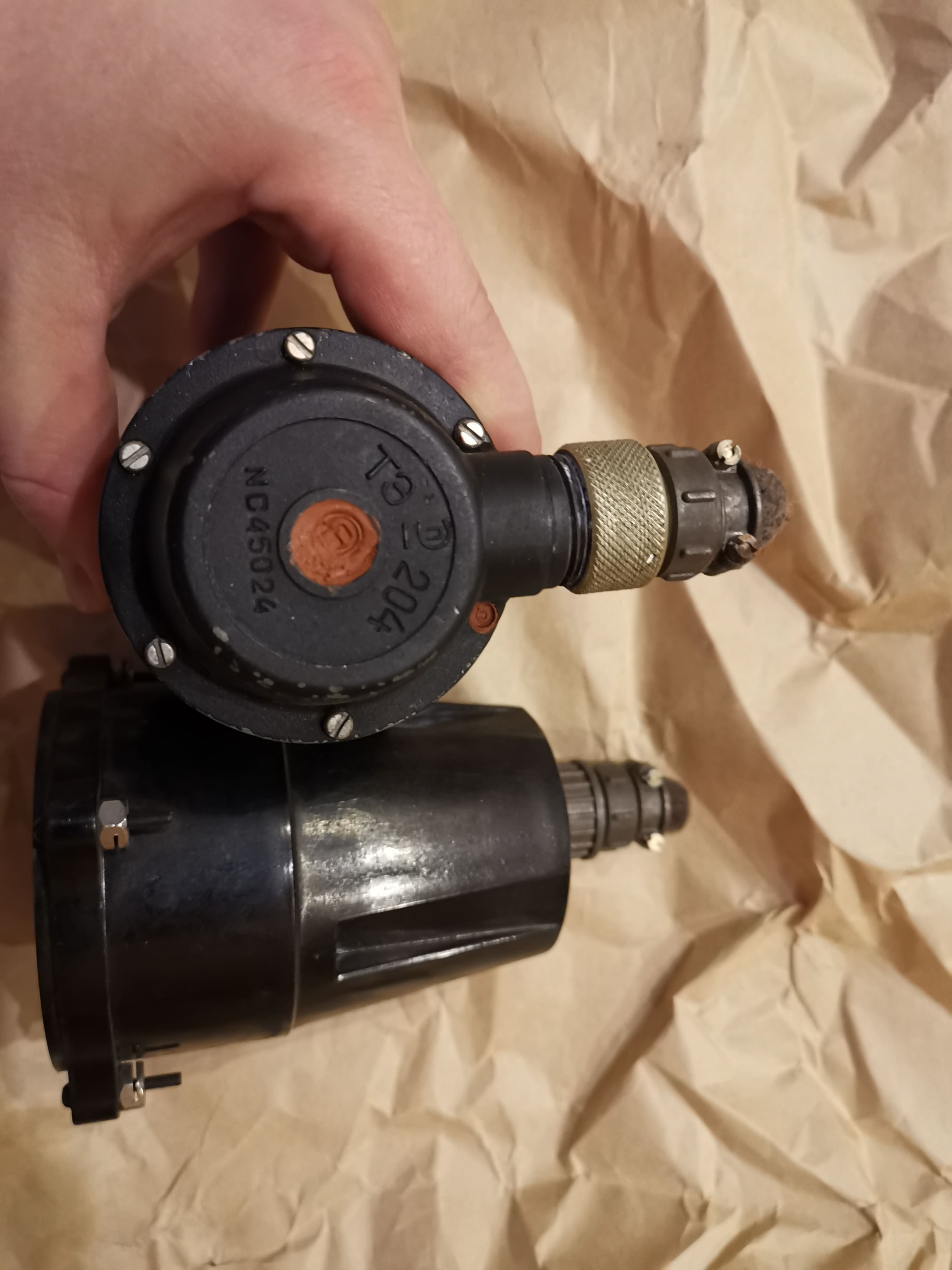

Тахогенеротор ТЭ-204 (преобразователь)

Преобразователь (тахогенератор) тип ТЭ-204 предназначен для преобразования частоты вращения вала объекта в электродвижущую силу с частотой, пропорциональной частоте вращения вала.
Он входит в серию приборов ТЭ-204, ТЭ-205, ТЭ-206 и ТЭ-207, которые обеспечивают надежную работу в морских условиях.

Технические характеристики:

• Пределы измерения: 0–3500 об/мин
• Рабочий диапазон: 400–3000 об/мин
• Передаточное отношение редуктора: 1:2
• Погрешность измерения:

1. ±55 об/мин при температуре 20 °C ±5 °C

2. ±80 об/мин при температуре -10 °C ±5 °C и 50 °C ±5 °C

• Время успокоения стрелки: не более 2,5 секунд
• Вибрационная стойкость: до 1,5g при частоте 20–80 Гц
• Межфазное напряжение датчиков: 26–30 В (на нагрузке двух измерителей)
• Масса:

1. Измеритель: не более 0,69 кг

2. Датчик: не более 1,15 кг

3. Гибкий вал: не более 0,3 кг

• Габаритные размеры датчика: 69 × 123 × 115 мм
• Рабочая температура: от -50 °C до +50 °C

Тахометр ТЭ-204 используется для дистанционного измерения частоты вращения на одном или двух валах. При применении датчика ТЭ-45 измерение выполняется на одном валу, а при использовании ТЭ-204 — на двух валах. Система измерения включает гибкий вал, трехфазный генератор-датчик, соединительные провода и измеритель. Тахометры в тропическом исполнении имеют индекс «Т» в шифре изделия.
